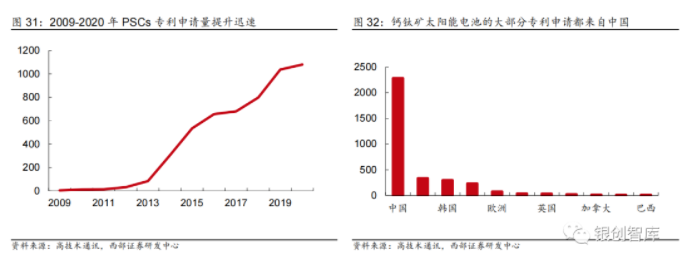

學術方面，鈣鈦礦太陽能電池專利申請量高速增長，68%來自中國。截至 2019 年 12 月，中國的鈣鈦礦太陽能電池專利申請總量高達 2282 個，遠遠高于專利申請總量在 200-300 件之間的日本、韓國和美國。

產業化已經拉開序幕，當前處于設備工藝驗證階段。鈣鈦礦太陽能電池的組件生產流程：沉積透明導電層（TCO）、沉積電子傳輸層（ETL）、沉積鈣鈦礦層、沉積空穴傳輸層（HTL）、背電池制備、組件封裝，較晶硅類太陽能電池制備大幅簡化。

PSCs 生產過程與晶硅相同的環節是封裝。鈣鈦礦組件的生產過程中，除了鈣鈦礦層之外，所有緩沖層和電極都可由 PVD 工藝制作完成，與 HJT 有一定的相似性，但與面板行業相似性更明顯。涂布是 PSCs 獨有環節，主要用于鈣鈦礦層的印刷。

3.2 鈣鈦礦企業處在0-1過程，目前百家爭鳴

產業方面，鈣鈦礦設備訂單先行，廠商交付順利。PSCs 主要設備廠商邁為股份、晟成光伏、捷佳偉創、杰普特、德滬涂膜均已收獲設備訂單，部分廠商已經順利交付量產。

生產領域重要玩家融資過億元，中試線逐步建設。根據 CPIA，截止 2023 年 2 月底，國內已有協鑫光電、纖納光電和極電光能等 3 條百兆瓦以上產能鈣鈦礦產線投產。其中，協鑫光電和纖納光電的產線產能分別為 100MW，極電光能的產線產能為 150MW。此外，還有多家鈣鈦礦公司的實驗室小試線已經建成或正在建設。

單結鈣鈦礦電池參與者眾多，2021 年以來產業化進展加速。2021 年以前，協鑫、纖納已有小規模中試線建成，協鑫納米先于 2017 年建成 10MW 中試線，批量生產45cm*65cm 鈣鈦礦組件產品，纖納光電于 2018 年 投產 20MW 中試基地，2021 年以來產業化進展加速，眾多參與者開始投建或建成中試、量產線。

2021 年，協鑫光電建成 100MW 級量產線，大正微納柔性中試線建成，萬度光能、華能清能院、極電光能投建不同量級產線。①萬度光能投建 200MW 級可印刷介觀鈣鈦礦太陽能電池大試線；②華能清能院大面積模組中試實驗線投產，3 月下線；③大正微納建成 10MW 柔性鈣鈦礦中試線；④年中協鑫光電建成 100MW 級 1m*2m 量產線；⑤10 月極電光能 pre-A 輪融資投建 150MW 試制線，預計 2022 年 9 月下線。按照協鑫光電計劃，我們預計 2025 年其 GW 級產線有望落地。

2022 年，纖納光電建成 100MW 級量產線，無限光能、大正微納、金昌鑫磊鑫半導體等企業產線投建。① 年初纖納光電建成 100MW 的鈣鈦礦產線并實現規?；慨a(chǎn)；②6 月無限光能宣布完成數千萬元天使輪融資，預計三季度完成試驗線建設；③金昌鑫磊鑫導體投建 1GW 鈣鈦礦薄膜光伏組件生產基地項目。

目前，鈣鈦礦/晶硅疊層電池處于研發中試階段，參與公司較少。杭蕭鋼構正在籌劃100MW 中試生產線，2022 年 9~10 月與供應商完成采購合同簽訂，原定爭取于 2023 年2 月前完成產線的全部鋪設，預計于 2023 年 5 月前實現量產轉換效率達到 28%，在2023 年的上半年逐漸實現達產 ，產線兼容 166 和 182 尺寸硅片，度電成本 3 毛，成本下降空間大。

3.3 鈣鈦礦制備設備有望受益

鈣鈦礦/HJT 疊層電池所需設備主要有 RPD，PVD，ALD 等。

產線設備類型主要為鍍膜設備、涂布設備、激光設備、封裝設備，其中鍍膜設備價值量過半，激光設備確定性需求強，封裝設備與晶硅電池相比差別不大。

（一）鍍膜設備主要涉及 PVD 及 RPD 設備，其中 RPD 設備比傳統的 PVD 設備優勢在于可以減少對鈣鈦礦電池的轟擊損害，有利于提高轉換效率和良率。相應的設備企業有捷佳偉創、邁為股份、京山輕機、眾能光電等，其中捷佳偉創于 2022 年 7 月獲鈣鈦礦電池量產 RPD 鍍膜設備訂單，該 RPD 設備具備較高技術壁壘；蒸鍍?cè)O(shè)備主要涉及京山輕機等，2021 年 5 月京山輕機子公司晟成光伏與協鑫光電開展疊層技術戰略合作，晟成光伏鈣鈦礦團簇型多腔式蒸鍍?cè)O(shè)備已實現量產并應用于多個客戶端。

（二）涂布設備主要用于制作鈣鈦礦吸光層，主要企業德滬涂膜（未上市）、眾能光電等，德滬涂膜為協鑫光電 100MW 產線供應大尺寸狹縫涂布設備，狹縫涂布可在玻璃、塑料等基片上沉積液體化合物，精確控制液體流量和移動相對速度，制備所需技術指標的薄膜。眾能光電目前已對外銷售刮涂/涂布一體機。

（三）目前各種技術路線均需要激光設備，激光設備主要應用工序?yàn)榧す鈩澗€(xiàn)，把大的面板進行切割，形成子電池，再將電池用串聯或者并聯的方式連接。目前供應鈣鈦礦激光設備的公司包括大族激光、邁為股份、德龍激光、杰普特、帝爾激光、眾能光電、元祿光電等。
